उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Consensic
मॉडल संख्या: CPS137
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें
मूल्य: Offline contact or face-to-face discussion can be negotiated
पैकेजिंग विवरण: 3.3x3.3x2.85 मिमी एसएमडी
प्रसव के समय: 3-7 कार्य दिवस
भुगतान शर्तें: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay और व्यवसाय से व्यवसाय के बीच भुगतान
आपूर्ति की क्षमता: 999
उत्पाद श्रेणी: |
डिजिटल आउटपुट दबाव सेंसर |
अधिक दबाव: |
2X FSkPa (बार) |
दबाव सटीकता: |
±0.2kPa (±2.0mbar) @ -20°C से +60°C, ±0.15kPa@25°C |
एलजीए पैकेज: |
4 सीसा |
दबाव कनेक्शन: |
1/4 |
कैप्सूलीकरण: |
एलजीए8 |
उत्पाद श्रेणी: |
डिजिटल आउटपुट दबाव सेंसर |
अधिक दबाव: |
2X FSkPa (बार) |
दबाव सटीकता: |
±0.2kPa (±2.0mbar) @ -20°C से +60°C, ±0.15kPa@25°C |
एलजीए पैकेज: |
4 सीसा |
दबाव कनेक्शन: |
1/4 |
कैप्सूलीकरण: |
एलजीए8 |

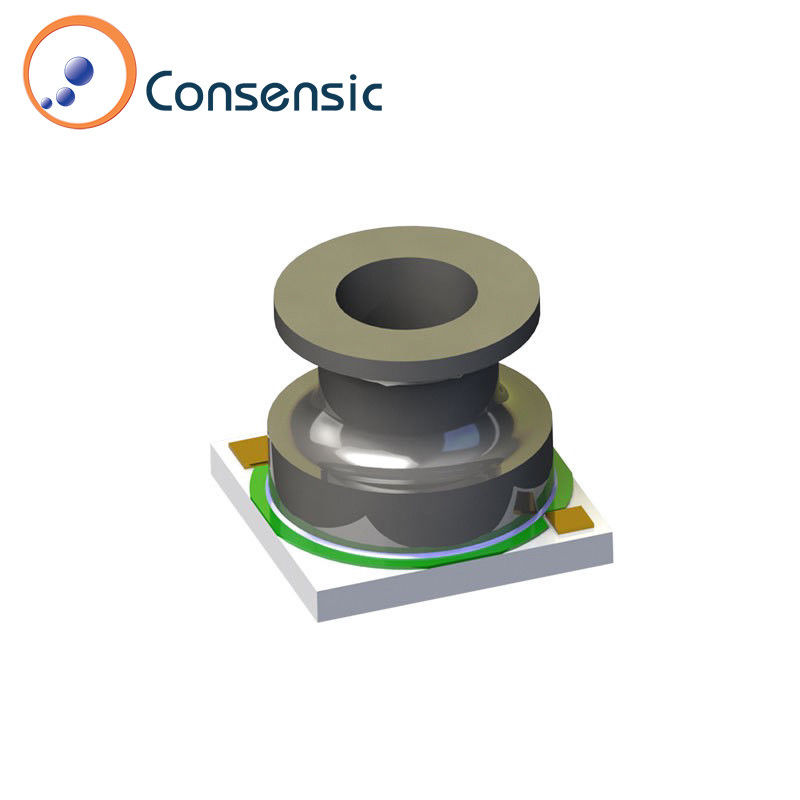

डिजिटल आउटपुट प्रेशर सेंसर CPS137 ऑपरेटिंग तापमान रेंजः -40°C से +85° फैक्ट्री कैलिब्रेटेड प्रेशर एंड टेम्परेचर सेंसर
CPS137SIP (सिस्टम-इन-ए-पैकेज) समाधान में उच्च रिज़ॉल्यूशन और सटीक दबाव माप के लिए प्रतिरोधात्मक ब्रिज प्रकार के दबाव सेंसर और 24-बिट एडीसी शामिल हैं।पूरी तरह से कैलिब्रेट दबाव और तापमान मुआवजा डिजिटल आउटपुट CPS137 समाधान का उपयोग करने के लिए आसान बनाता हैसीपीएस137 में एक आंतरिक कैलिब्रेशन लॉजिक शामिल है जो आई2सी इंटरफेस के माध्यम से सटीक दबाव और तापमान माप प्रदान करता है।वहाँ अलग से आंतरिक अंशांकन गुणांक डाउनलोड करने के लिए और मेजबान माइक्रो-नियंत्रक जटिल मुआवजा गणना का संचालन करने की जरूरत नहीं है.
तालिका2: मैं2सी कमांड
| प्रकार | विवरण |
| डेटा प्राप्त करें (GD) | आंतरिक सीपीएस137 रजिस्टरों* से सेंसर माप डेटा प्राप्त करता है। |
| माप का अनुरोध (MR) | CPS137 को जगाता है, सेंसर माप करता है, सेंसर माप डेटा को आंतरिक रजिस्टरों में संग्रहीत करता है और नींद में लौटता है |
| पैरामीटर | प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाइयां |
|---|---|---|---|---|---|---|
| आपूर्ति करंट | ||||||
| - औसत | आईएवीजी | VDD = 3V, एक रूपांतरण/सेकंड | 3.95 | μA | ||
| - रूपांतरण के दौरान | आईएससी | VDD = 3V, सेंसर सक्रिय | 1.5 | mA | ||
| - प्रतीक्षा में | आईएसएस | VDD = 3V, स्टैंडबाय मोड में सेंसर | 0.2 | μA | ||
| एनालॉग से डिजिटल कनवर्टर | ||||||
| - संकल्प | आरएडीसी | 24 | थोड़ा | |||
| आई2सी इंटरफेस | ||||||
| - घड़ी की आवृत्ति | FC,I2C | 400 | केएचजेड |
| पैरामीटर | प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाइयां |
|---|---|---|---|---|---|---|
| दबाव सेंसर | ||||||
| - रेंज | 30 | 130 | केपीए | |||
| (300) | (1300) | मबर | ||||
| - संकल्प | 0.001 | केपीए | ||||
| (0.01) | मबर | |||||
| - सटीकता | 70 से 115kPa @ 25°C | -0.15 | ±0.10 | +0.15 | केपीए | |
| (-1.5) | (±1.0) | (+1.5) | मबर | |||
| 70 से 115kPa (0°C से 50°C) | -0.2 | ±0.15 | +0.2 | केपीए | ||
| (-2.0) | (±1.5) | (+2.0) | मबर | |||
| - सोल्डर ड्रिफ्ट्स | -0.1 | +0.2 | केपीए | |||
| तापमान सेंसर | ||||||
| - रेंज | -40 | 85 | °C | |||
| - संकल्प | 0.003 | °C | ||||
| - सटीकता | -40°C से 85°C तक | -1 | ±0.75 | + 1 | °C | |
| ऑपरेशन | ||||||
| - GND को आपूर्ति वोल्टेज | उपभोग्य वस्तु | 2 | 3.0 | 5.5 | वी | |
| ऑपरेटिंग तापमान | -40 | 85 | °C | |||
| - I2C पुल-अप प्रतिरोधक | आरपीयू | 1 | 2.2 | kΩ |
| पैरामीटर | प्रतीक | शर्तें | मिन | प्रकार | अधिकतम | इकाइयां |
|---|---|---|---|---|---|---|
| अत्यधिक दबाव | 2X पूर्ण पैमाने | केपीए | ||||
| आपूर्ति वोल्टेज (जीएनडी के संबंध में) | वीडीडी | -0.3 | 6.5 | वी | ||
| एनालॉग और डिजिटल I/O पिन पर वोल्टेज | VA_IO, VD_IO | -0.3 | वीडीडी +0.3 | वी | ||
| भंडारण तापमान | TSTOR | -60 | 150 | °C |
