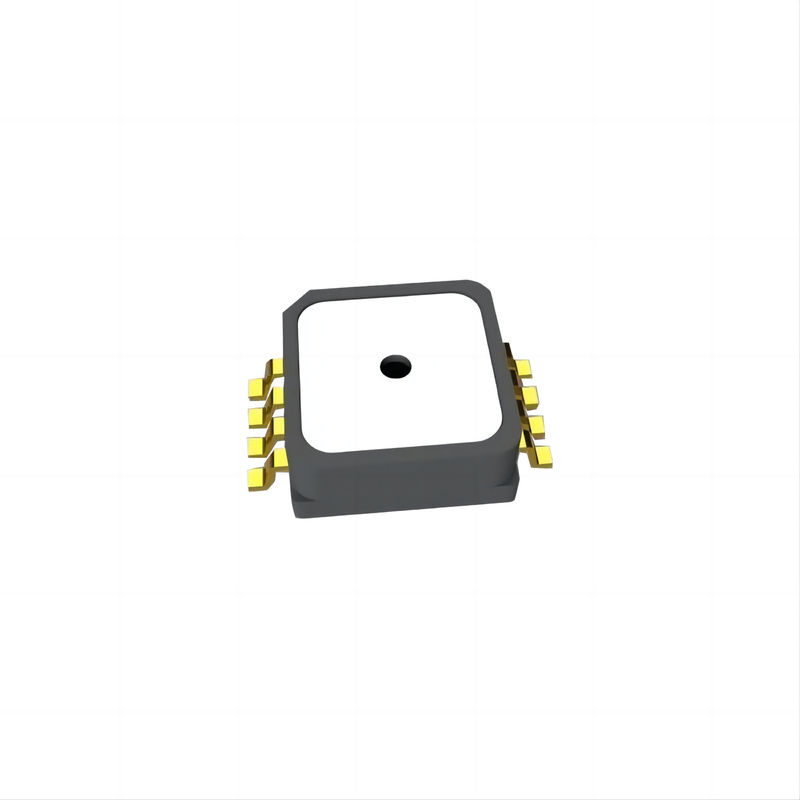

उत्पाद का विवरण
उत्पत्ति के प्लेस: वूशी
ब्रांड नाम: Consensic
मॉडल संख्या: सीपीए900
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें
मूल्य: Offline contact or face-to-face discussion can be negotiated
प्रसव के समय: 3-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम/अलीपे/बिजनेस-टू-बिजनेस
आपूर्ति की क्षमता: 1000 पीसी
भंडारण तापमान: |
-40 ~ 150 ℃ |
अधिभार दबाव: |
400केपीए |
वीडीडीएचवी वोल्टेज: |
VDDHV4.5~5.5Vdc |
कार्य दबाव: |
P amb30 ~ 300kPa |
भंडारण तापमान: |
-40 ~ 150 ℃ |
अधिभार दबाव: |
400केपीए |
वीडीडीएचवी वोल्टेज: |
VDDHV4.5~5.5Vdc |
कार्य दबाव: |
P amb30 ~ 300kPa |
| आदेश संख्या | पाइप फुट का नाम | विवरण |
|---|---|---|
| 1 | वीडीडीएचवी | स्रोत |
| 2 | जीएनडी | जमीन |
| 3 | NC | कनेक्टेड नहीं |
| 4 | NC | कनेक्टेड नहीं |
| 5 | NC | कनेक्टेड नहीं |
| 6 | NC | कनेक्टेड नहीं |
| 7 | OUT/OWI | आउटपुट |
| 8 | NC | कनेक्टेड नहीं |
| पैरामीटर | चिह्न | न्यूनतम | प्रतिनिधि मूल्य | अधिकतम | इकाई |
|---|---|---|---|---|---|
| वीडीडीएचवी वोल्टेज | वीडीडीएचवी | 4.5 | 5.0 | 5.5 | वीडीसी |
| कार्य दबाव | पब | 30 | 300 | केपीए | |
| कार्य तापमान | टॉप | -40 | 125 | °C |
| पैरामीटर | चिह्न | न्यूनतम | प्रतिनिधि मूल्य | अधिकतम | इकाई | टिप्पणियाँ |
|---|---|---|---|---|---|---|
| वीडीडीएचवी वोल्टेज | वीडीडीएचवी | -24 | 28 | वी | 70°C / 1 घंटे पर | |
| -30 | 36 | वी | 70°C / 1 मिनट पर | |||
| एनालॉग पिन वोल्टेज | VOUT | -0.3 | 5.3 | वी | 25°C, VDDHV > 5V | |
| पिन धाराओं का अनुकरण | 25 | mA | ||||
| अतिभार दबाव | पी प्रमाण | 400 | केपीए | |||
| टैंक शेल का फटने का दबाव | पी फट | 500 | केपीए | |||
| ईएसडी | एचबीएम | ±2 | केवी | |||
| सीडीएम | ±500 | वी | ||||
| भंडारण तापमान | T stg | -40 | 150 | °C |
| पैरामीटर | चिह्न | न्यूनतम | प्रतिनिधि मूल्य | अधिकतम | इकाई | टिप्पणियाँ |
|---|---|---|---|---|---|---|
| आउटपुट वोल्टेज रेंज | VOUT | 0.01 | 4.91 | वी | ||
| आउटपुट दबाव सटीकता | एक सीसीपी | -1% | 1% | % एफ.एस. | @0°C~85°C | |
| -1.5% | 1.5 प्रतिशत | % एफ.एस. | @-40°C~125°C | |||
| विद्युत रीसेट | वीडीडीएचवी | 2.5 | वी | |||
| विशिष्ट कार्य करंट | मैं | 3.1 | mA | |||
| वोल्टेज आउटपुट शोर | वीआरएमएस | 0.5 | mV | |||
| लोड प्रतिरोध को चलाने के लिए आउटपुट | आर भार | 1 | कोह | |||
| आउटपुट ड्राइव लोड कैपेसिटर | C भार | 150 | nF | |||
| शॉर्ट सर्किट वर्तमान सीमा | मैं संक्षिप्त _ lmt | 10 | 25 | mA | आउटपुट VDDHV या GND के लिए शॉर्ट सर्किट है | |
| ऊपरी सीमा क्लैंप वोल्टेज | वी क्लैंप | 0.01 | 2.5 | वी | @VDDHV = 5V | |
| निचली सीमा क्लैंप वोल्टेज | V clampl | 2.5 | 4.91 | वी | @VDDHV = 5V | |
| चुटकी वोल्टेज त्रुटि | Δ V क्लैंप | -40 | 40 | mV | @VDDHV = 5V | |
| पावर टाइम | T UP | 10 | एमएस | |||
| चरण प्रतिक्रिया समय | टी आरईपी | 0.8 | एमएस | |||
| ईईपीआरओएम डेटा रखरखाव | लाइव | 10 | वर्ष | @125°C |
