उत्पाद का विवरण
उत्पत्ति के प्लेस: वूशी
ब्रांड नाम: Consensic
मॉडल संख्या: सीपीजी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें
मूल्य: Offline contact or face-to-face discussion can be negotiated
प्रसव के समय: 3-7 कार्य दिवस
भुगतान शर्तें: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay और व्यवसाय से व्यवसाय के बीच भुगतान
आपूर्ति की क्षमता: 999
शून्य ऑफसेट: |
-15~+15एमवी |
अरेखीय: |
0.2~0.5%एफएस |
स्थिरता: |
%एफएस /वर्ष |
सेवा वोल्टेज: |
5~10वीडीसी |
शून्य ऑफसेट: |
-15~+15एमवी |
अरेखीय: |
0.2~0.5%एफएस |
स्थिरता: |
%एफएस /वर्ष |
सेवा वोल्टेज: |
5~10वीडीसी |
सीपीजी शून्य ऑफसेट -15~+15 एमवी नोलाइनर 0.2~0.5% एफएस स्थिरता 0.2 % एफएस /वाई
नोटःयदि निर्दिष्ट नहीं किया गया है, तो इस तालिका में सभी मूल्यों का परीक्षण 5 वीडीसी के वोल्टेज और 25 ± 3 डिग्री सेल्सियस के तापमान पर किया जाता है।
| पैरामीटर | न्यूनतम | विशिष्ट मामला | अधिकतम | इकाई | टिप्पणियाँ | |
| सेवा वोल्टेज | - | 5 | 10 | वीडीसी | ||
| आपूर्ति करंट | - | 1 | - | mAdc | ||
| रेंज | 10,40,100,700 | केपीए | ||||
| ब्रिज आर्म का प्रतिरोध | 4.5 | 5 | 5.5 | kΩ | ||
| शून्य विस्थापन | -15 | 0 | +15 | mV | ||
|
पूर्ण श्रेणी आउटपुट |
10kPa | 18 | 23 | 28 | mV | |
| 40Kpa | 50 | 75 | 100 | mV | ||
| 100Kpa /700Kpa | 80 | 100 | 120 | mV | ||
| गैर-रैखिक | - | 0.2 | 0.5 | % एफएस | ||
| शून्य बिंदु आउटपुट तापमान गुणांक, टीसीओ | -0.08 | -0.03 | 0.08 | % एफएस /°C | निरंतर दबाव मोड | |
| -0.08 | -0.04 | 0.08 | % एफएस /°C | निरंतर प्रवाह मोड | ||
| आउटपुट तापमान गुणांक टीसीएस | -0.27 | -0.22 | -0.17 | % एफएस /°C | निरंतर दबाव मोड | |
| -0.05 | ±0.02 | 0.05 | % एफएस /°C | निरंतर प्रवाह मोड | ||
| प्रतिरोध तापमान गुणांक | 1500 | 2000 | 2500 | पीपीएम /°सी | ||
| स्थिरता | 0.2 | % एफएस /वाई | ||||
| तनाव हिस्टेरिसिस | - | 0.05 | 0.1 | % एफएस | ||
| अधिभार दबाव | 3× | |||||
| कार्य तापमान | -40 | - | 125 | °C | ||
| भंडारण का तापमान | -40 | - | 150 | °C | ||
| यदि निर्दिष्ट नहीं है, तो इस तालिका में सभी मानों को 5 वीडीसी वोल्टेज और 25 ± 3 डिग्री सेल्सियस के तापमान पर परीक्षण किया जाता है | ||||||

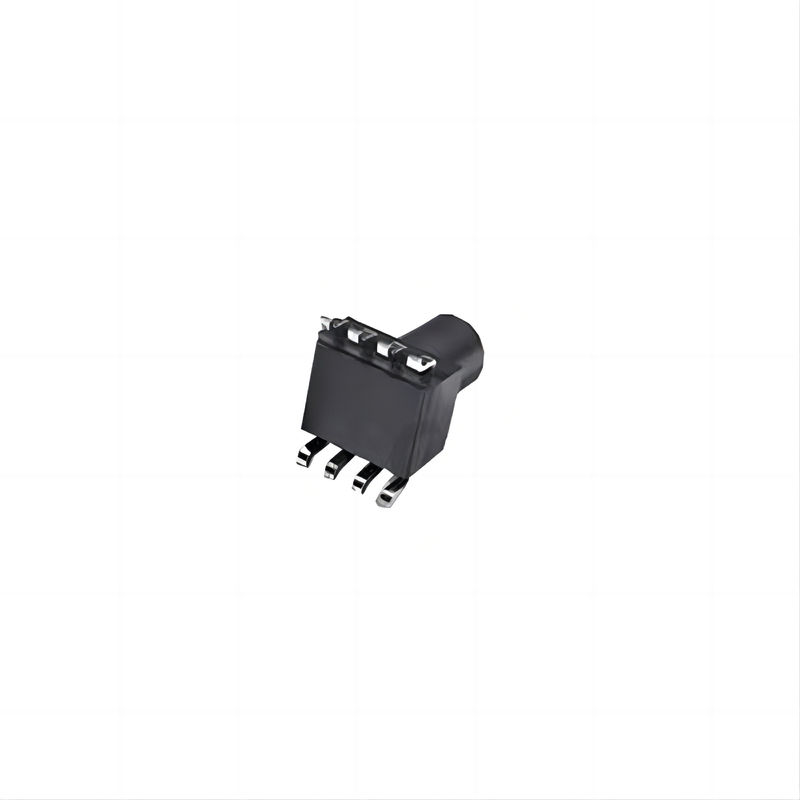

सीपीजी सीरीज के दबाव सेंसर एक एमईएमएस आधारित उपकरण है, जिसे पूरी तरह से सिलिकॉन संरचना के साथ बनाया गया है, जिसे -100 केपीए से 700 केपीए की सीमा में सटीक दबाव माप प्रदान करने के लिए डिज़ाइन किया गया है।यह लागू दबाव और आउटपुट वोल्टेज के बीच एक रैखिक संबंध प्रदर्शित करता हैइस सेंसर को कम लागत और उच्च दीर्घकालिक विश्वसनीयता के लिए डिज़ाइन किया गया है, जो घरेलू उपकरणों, चिकित्सा उपकरणों, खेल,और औद्योगिक दबाव माप.
| पैर की स्थिति संख्या | पैर की स्थिति की परिभाषा (700 kPa) | पैर की स्थिति की परिभाषा (100 kPa) | पैर की स्थिति की परिभाषा (40 kPa) | पैर की स्थिति की परिभाषा (10 kPa) |
|---|---|---|---|---|
| 1 | वीएस + | जीएनडी | जीएनडी | वूट + |
| 2 | वूट - | बनाम + | वूट + | बनाम + |
| 3 | जीएनडी | NC | बनाम + | NC |
| 4 | वूट + | NC | NC | NC |
| 5 | NC | वूट - | वूट - | वूट - |
| 6 | NC | वूट + | जीएनडी | जीएनडी |
नोट: एसओपी (स्मार्ट आउटलाइन पैकेज) में डीआईपी (डबल इन-लाइन पैकेज) पिन के समान पिन परिभाषा है।
