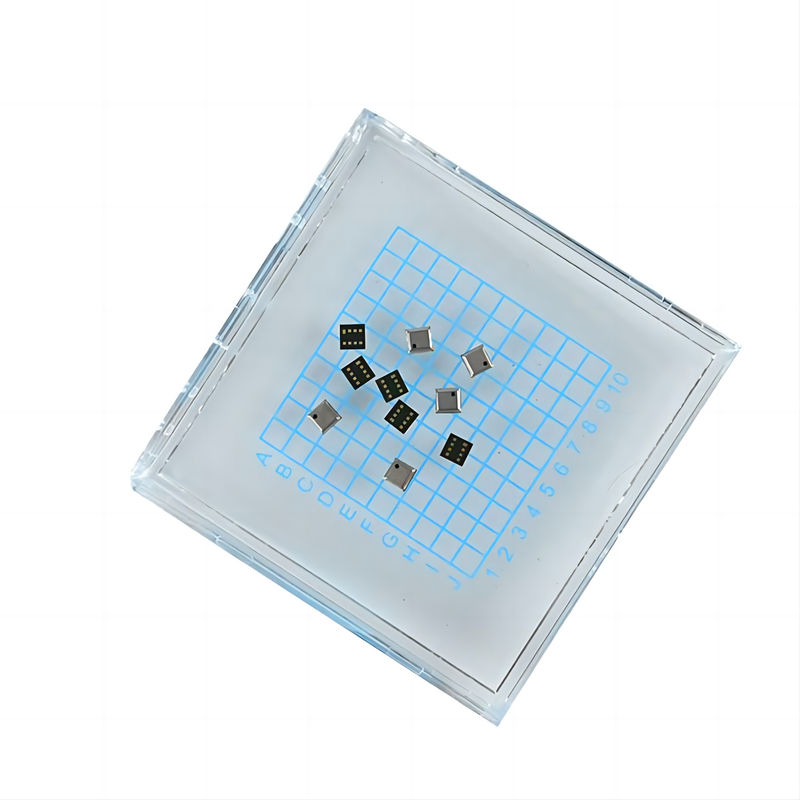

प्रतिरोधक ब्रिज एसआईपी डिजिटल आउटपुट दबाव सेंसर उच्च संकल्प

CPS122 दबाव में शोर पूर्ण बैंडविड्थ, सामान्य मोड ऊंचाई सापेक्ष दबाव के आधार पर 1 10Pa सेमी

उत्पादन के वर्षों का अनुभव, प्रौद्योगिकी अधिक पेशेवर है
मुख्य रूप से सीपीएस121, सीपीएस135बी, सीपीएस171, सीएएफएस3000 को बढ़ावा देना
CAF S4000, CAFS5008B

अवलोकन

सीपीएस122 सिस्टम-इन-ए-पैकेज (एसआईपी) समाधान एक उच्च रिज़ॉल्यूशन दबाव सेंसर है जिसमें एक प्रतिरोधात्मक ब्रिज प्रकार के दबाव सेंसर और एक 24-बिट एडीसी शामिल है।यह पूरी तरह से कैलिब्रेट दबाव और तापमान मुआवजा डिजिटल आउटपुट प्रदान करता है, एकीकरण और उपयोग को सरल बनाता है। सेंसर में आंतरिक कैलिब्रेशन लॉजिक शामिल है,मेजबान माइक्रोकंट्रोलर को जटिल मुआवजा गणना करने की आवश्यकता के बिना I2C इंटरफ़ेस के माध्यम से सटीक माप प्रदान करना.

लाभ

• कम बिजली की खपत: बैटरी संचालित उपकरणों के लिए आदर्श।
• बैटरी अनुप्रयोगों के लिए उत्कृष्ट: कुशल बिजली उपयोग के कारण बैटरी जीवन को बढ़ाता है।
• बाहरी घड़ी की आवश्यकता नहीं है: सिस्टम डिजाइन और एकीकरण को सरल बनाता है।
• सेंसर मीडिया के प्रति उच्च प्रतिरोध: विभिन्न वातावरणों में स्थायित्व और विश्वसनीयता सुनिश्चित करता है।

विशेषताएं

• कारखाने का कैलिब्रेटेड: बॉक्स से बाहर सटीक दबाव और तापमान माप सुनिश्चित करता है।
• आपूर्ति वोल्टेज: 2V से 5.5V (सामान्यतः 3V) ।
• औसत विद्युत खपत: <5 μA प्रति माप.
• नींद की स्थिति में वर्तमान खपत: <200 nA 25°C पर.
• परिचालन तापमान सीमा-40°C से +85°C तक।
• दबाव पूर्ण सटीकता: ±0.1 kPa (±1.0 mbar) 0°C से 50°C, 95 kPa से 105 kPa तक।
• दबाव सापेक्ष सटीकता: ±0.01 kPa (<1 मीटर)
• तापमान सटीकता: ±1.0°C

विद्युत विशेषताएं

इंटरफेस

• आई2सी इंटरफेस: 400 किलोहर्ट्ज तक डेटा दरों का समर्थन करता है।

शारीरिक विशेषताएं

• रूप कारक: कॉम्पैक्ट आकार 3 x 3 x 1.2 मिमी (w x l x h) ।
• पैकेज: 8 लीड के साथ एलजीए पैकेज.
• सेंसर पोर्टशीर्ष पक्ष सेंसर।

आवेदन

1. स्मार्टफोन: पर्यावरण संवेदन क्षमताओं को बढ़ाता है।
2. पहनने योग्य उपकरण: स्वास्थ्य और फिटनेस ट्रैकिंग उपकरणों के लिए उपयुक्त।
3. ऊँचाई माप: सटीक ऊंचाई माप प्रदान करता है।
4. पोर्टेबल और स्थिर बैरोमीटर: वायुमंडलीय दबाव को सटीक रूप से मापता है।
5. मौसम स्टेशनमौसम संबंधी आंकड़ों के संग्रह के लिए आवश्यक।
6. जीपीएस अनुप्रयोग: ऊंचाई डेटा के साथ स्थिति सटीकता में सुधार करता है।
7. हार्ड डिस्क ड्राइव (HDD): इष्टतम संचालन सुनिश्चित करने के लिए आंतरिक दबाव की निगरानी करता है।
8. औद्योगिक उपकरण: दबाव निगरानी और नियंत्रण के लिए उपयुक्त है।
9. वायु नियंत्रण प्रणाली: हवा के प्रवाह और दबाव को नियंत्रित करने वाली प्रणालियों का अभिन्न अंग।
10. वैक्यूम प्रणाली: वैक्यूम वातावरण में दबाव की निगरानी और नियंत्रण।
