घर > उत्पादों > डिजिटल आउटपुट दबाव सेंसर > आसान I2c संचार डिजिटल आउटपुट दबाव सेंसर उच्च संवेदनशील

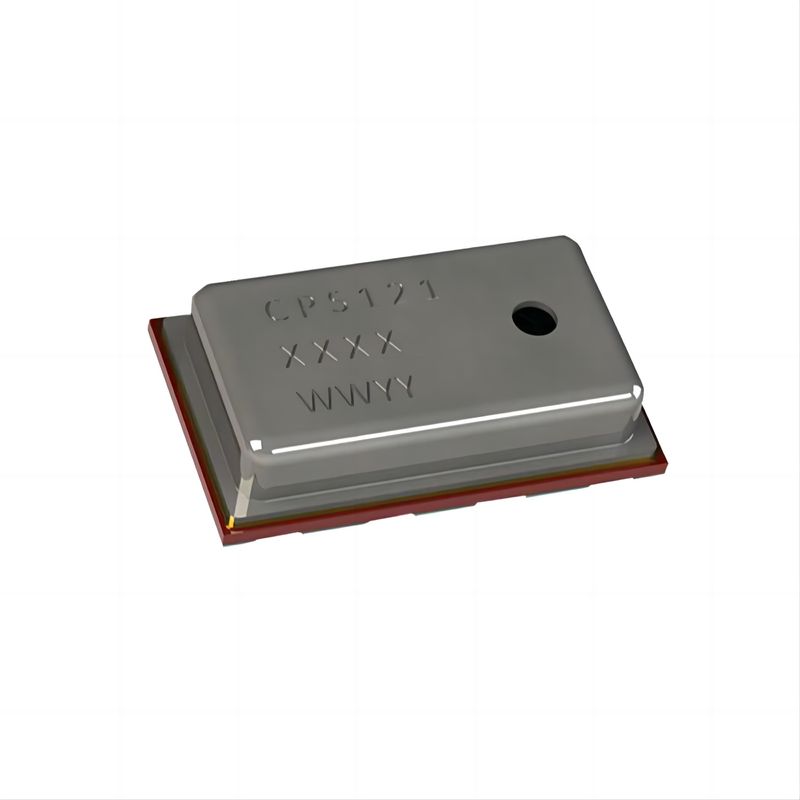

आसान I2c संचार डिजिटल आउटपुट दबाव सेंसर उच्च संवेदनशील

उत्पाद का विवरण

उत्पत्ति के प्लेस: वूशी

ब्रांड नाम: Consensic

प्रमाणन: PTC21051702401C-EN01

मॉडल संख्या: सीपीएस121

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें

मूल्य: Offline contact or face-to-face discussion can be negotiated

प्रसव के समय: 3-7 कार्य दिवस

भुगतान शर्तें: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay और व्यवसाय से व्यवसाय के बीच भुगतान

आपूर्ति की क्षमता: 999

सबसे अच्छी कीमत पाएं
प्रमुखता देना:

उच्च संवेदनशील दबाव सेंसर

नींद की अवस्था वर्तमान खपत:
25°C पर <200 nA
तापमान सटीकता:
±1.0°C
सटीकता:
30 से 120kPa (-20°C से 0°C)30 से 120kPa (0°C से 65°C)
एनालॉग और डिजिटल I/O पिन पर वोल्टेज:
-0.3~वीडीडी +0.3वी
नींद की अवस्था वर्तमान खपत:
25°C पर <200 nA
तापमान सटीकता:
±1.0°C
सटीकता:
30 से 120kPa (-20°C से 0°C)30 से 120kPa (0°C से 65°C)
एनालॉग और डिजिटल I/O पिन पर वोल्टेज:
-0.3~वीडीडी +0.3वी
आसान I2c संचार डिजिटल आउटपुट दबाव सेंसर उच्च संवेदनशील

यदि आपके पास और प्रश्न हैं या CPS121 को अपनी परियोजनाओं में कैसे एकीकृत किया जाए, इस बारे में अधिक जानकारी की आवश्यकता है, तो पूछने के लिए स्वतंत्र महसूस करें!

पैरामीटर प्रतीक शर्तें मिन प्रकार अधिकतम इकाइयां
आपूर्ति करंट
- औसत आईएवीजी VDD = 3V, प्रति सेकंड एक रूपांतरण   3.95   μA
- रूपांतरण के दौरान आईएससी VDD = 3V, सेंसर सक्रिय   1.5   mA
- स्टैंडबाय (कोई रूपांतरण नहीं) आईएसएस VDD = 3V, स्टैंडबाय मोड में सेंसर     0.2 μA
एनालॉग से डिजिटल कनवर्टर
- संकल्प आरएडीसी     24   थोड़ा
आई2सी इंटरफेस
- घड़ी की आवृत्ति FC,I2C       400 केएचजेड



विद्युत पैरामीटर



अवलोकन

सीपीएस121 सिस्टम-इन-ए-पैकेज (एसआईपी) समाधान में एक प्रतिरोधक ब्रिज दबाव सेंसर और एक 24-बिट एडीसी शामिल है, जो उच्च रिज़ॉल्यूशन और सटीक दबाव माप प्रदान करता है।इसका पूर्ण रूप से कैलिब्रेटेड और तापमान-मुआवजा दिया गया डिजिटल आउटपुट एकीकरण को सरल बनाता हैसेंसर के आंतरिक कैलिब्रेशन तर्क से होस्ट माइक्रोकंट्रोलर द्वारा बाहरी कैलिब्रेशन गुणांक और मुआवजा गणना की आवश्यकता समाप्त हो जाती है।

प्रमुख विशेषताएं

  • कारखाने का कैलिब्रेटेड: सीधे दबाव और तापमान के सटीक माप प्रदान करता है।
  • डिजिटल आउटपुट: I2C इंटरफेस के माध्यम से उपलब्ध दबाव और तापमान डेटा।
  • कम बिजली की खपत: बैटरी संचालित अनुप्रयोगों के लिए उपयुक्त है।
  • कोई बाहरी घड़ी की आवश्यकता नहीं: सिस्टम डिजाइन को सरल बनाता है।
  • उच्च मीडिया प्रतिरोध: विभिन्न सेंसर मीडिया के खिलाफ मजबूत।

विद्युत विशेषताएं

  • आपूर्ति वोल्टेज: 2V से 5.5V (आमतौर पर 3V)
  • औसत विद्युत खपत: <5 μA प्रति माप
  • नींद की स्थिति में वर्तमान खपत: 25°C पर <200 एनए
  • परिचालन तापमान सीमा: -40°C से +85°C तक

माप की विशेषताएं

  • दबाव पूर्ण सटीकता: ±0.1 kPa (±1.0 mbar) 0°C से 50°C, 95 kPa से 105 kPa तक
  • दबाव सापेक्ष सटीकता: ±0.01 kPa (<1 मीटर)
  • तापमान सटीकता: ±1.0°C

इंटरफेस

  • आई2सी इंटरफेस: 400 kHz तक डेटा दरों का समर्थन करता है

शारीरिक विशेषताएं

  • रूप कारक: कॉम्पैक्ट आकार 3 x 5 x 1.2 मिमी (w x l x h)
  • पैकेज: 8 लीड के साथ एलजीए पैकेज
  • सेंसर पोर्ट: ऊपरी तरफ से संवेदन

आवेदन

  1. स्मार्टफोन: पर्यावरण संवेदन क्षमताओं को बढ़ाता है।
  2. पहनने योग्य उपकरण: स्वास्थ्य और फिटनेस ट्रैकिंग उपकरणों के लिए उपयुक्त।
  3. ऊँचाई माप: सटीक ऊंचाई माप प्रदान करता है।
  4. पोर्टेबल और स्थिर बैरोमीटर: वायुमंडलीय दबाव को सटीक रूप से मापता है।
  5. मौसम स्टेशनमौसम संबंधी आंकड़ों के संग्रह के लिए आवश्यक।
  6. जीपीएस अनुप्रयोग: ऊंचाई डेटा के साथ स्थिति सटीकता में सुधार करता है।
  7. हार्ड डिस्क ड्राइव (HDD): इष्टतम संचालन सुनिश्चित करने के लिए आंतरिक दबाव की निगरानी करता है।
  8. औद्योगिक उपकरण: दबाव निगरानी और नियंत्रण के लिए उपयुक्त है।
  9. वायु नियंत्रण प्रणाली: हवा के प्रवाह और दबाव को नियंत्रित करने वाली प्रणालियों का अभिन्न अंग।
  10. वैक्यूम प्रणाली: वैक्यूम वातावरण में दबाव की निगरानी और नियंत्रण।

लाभ

  • कम बिजली की खपत: बैटरी संचालित उपकरणों के लिए आदर्श।
  • बैटरी अनुप्रयोगों के लिए उत्कृष्ट: कम बिजली की खपत के कारण बैटरी जीवन को बढ़ाता है।
  • कोई बाहरी घड़ी की ज़रूरत नहीं: एकीकरण प्रक्रिया को सरल बनाता है।
  • सेंसर मीडिया के प्रति उच्च प्रतिरोधविभिन्न वातावरणों में स्थायित्व सुनिश्चित करता है।
