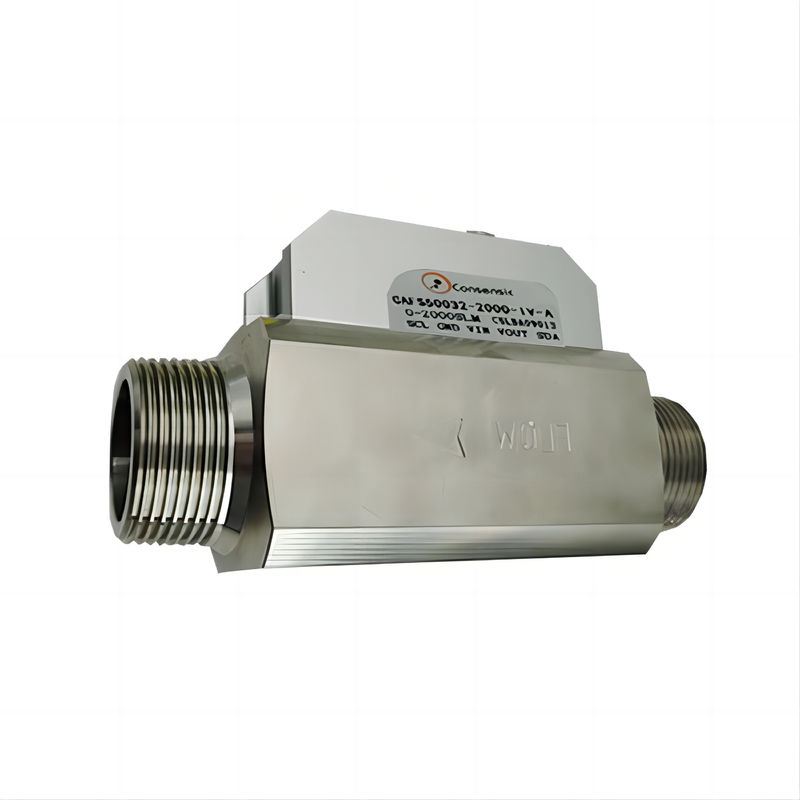

CAFS5032 लैटस रेक्टम32 जॉगलिंग PT1/4 समग्र सामग्री स्टेनलेस स्टील

सहायता एवं सेवाएं:

विशेषताएं:

■उच्च सटीकता (1.5% एफ.एस. सटीकता)
■रैखिक आउटपुट और कोई तापमान मुआवजा आवश्यक नहीं है
■कम से कम शून्य बहाव के साथ दीर्घकालिक स्थिरता
■तेज प्रतिक्रिया समय (20 एमएस प्रतिक्रिया समय)
■प्रवाह दर सीमा 0-60m/s है, और प्रभाव प्रतिरोध 100g है
■ ठोस अवस्था के सेंसर कोर (कोई सतह खोखलेपन या नाजुक झिल्ली नहीं) को बंद होने और दबाव झटके का विरोध करने के लिए
■एनालॉग आउटपुट (1-5 V) (डिजिटल RS485 संचार आउटपुट उपलब्ध)
■ अपेक्षाकृत नम गैसों के माप के साथ संगत
■ऑपरेटिंग तापमानः -25°C से 85°C, भंडारण तापमानः -40°C से 90°C, आर्द्रताः 0 से 100% आरएच
■सेंसर संघनक प्रतिरोधी है

तकनीकी मापदंडः

• लैटस रेक्टम:32 मिमी
• कनेक्शनःपीटी1/4"
• समग्र सामग्री:स्टेनलेस स्टील

प्रदर्शन मापदंड

• विद्युत आपूर्ति:8~24 वीडीसी, 50 एमए (वैकल्पिक)
• परिशुद्धता:±1.5% एफएस
• प्रतिक्रिया समयः65 एमएस (वैकल्पिक)
• अधिकतम दबाव:0.8 एमपीए (अनुकूलन योग्य)
• संचार के तरीके:RS485 (MODBUS)

आउटपुट मोड

• एनालॉग आउटपुटः1-5 वीडीसी
• 4-20mA:मिलान

तापमान

• मध्यम तापमानः-10~65°C
• परिवेश का तापमानः-25 से 85°C

इंटरफेस

• कनेक्शनःPT1/4 (अनुकूलित)

कैलिब्रेशन विधि

• हवा, 20°C, 101.325 kPa

समग्र सामग्री

• स्टेनलेस स्टील

अनुप्रयोग:

औद्योगिक चिकित्सा पेट्रोलियम उपकरण गैस रसायन खाद्य प्रसंस्करण यांत्रिक और विद्युत उपकरण

उत्पाद का वर्णन:

CAFS5032 चिकित्सा प्रवाह सेंसर माइक्रोइलेक्ट्रोमैकेनिकल सिस्टम (MEMS) प्रवाह सेंसर चिप्स से बने होते हैं, जो सफाई और सापेक्ष के विभिन्न उद्देश्यों के लिए उपयुक्त हैं।सूखी कम प्रवाह वाली गैसों का माप और प्रक्रिया नियंत्रण, अद्वितीय पैकेजिंग तकनीक उत्पाद को प्रवाह माप की विभिन्न सीमाओं को पूरा करने में सक्षम बनाती है, उच्च संवेदनशीलता, उच्च विश्वसनीयता, उच्च स्थिरता और कम लागत सुनिश्चित करती है।यह एक एमईएमएस प्रवाह सेंसर इकाई और एक उच्च परिशुद्धता डिजिटल प्रसंस्करण और कैलिब्रेशन सर्किट (एमसीयू) पर आधारित है. The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internally.अनुरूप क्षतिपूर्ति एल्गोरिथ्म संसाधित किया जाता है, इसलिए उच्च परिशुद्धता प्रवाह आउटपुट सुनिश्चित करने के लिए किसी भी बाहरी कैलिब्रेशन क्षतिपूर्ति करने की आवश्यकता नहीं है;अनुकूल डिजिटल आउटपुट संचार मोडउपयोगकर्ता संचार के लिए संबंधित डेटा जानकारी आसानी से प्राप्त कर सकते हैं; अनुप्रयोगों की सीमा बहुत व्यापक है।

पत्राचार

1. आरएस485 संचार
प्रवाहमीटर का संचार मोड RS485 है, और दो प्रोटोकॉल मोड हैंः (कारखाना डिफ़ॉल्ट बी मोड है)
A. फैक्टरी कैलिब्रेटेड संचार प्रोटोकॉल, जो एक स्टैंडअलोन संचार प्रोटोकॉल है;
बी. मॉडबस प्रोटोकॉल एक बहु-मशीन संचार प्रोटोकॉल है।
सेटिंग्स हैंः
बॉड दर 9600 (प्रोटोकॉल ए) / 9600 (प्रोटोकॉल बी);
8 डेटा बिट्स;
स्टॉप बिट 1;
चेकसम/प्रवाह नियंत्रण कोई नहीं।
संचार प्रोटोकॉल इस प्रकार हैः सीएएफएस5000 श्रृंखला गैस द्रव्यमान प्रवाह मीटर के ऊपरी कंप्यूटर के मॉडबस संचार प्रोटोकॉल
2. 4-20mA वर्तमान संकेत आउटपुट
4~20mA सिग्नल आउटपुट+ ((LOOP+, ब्राउन)
लूप प्रतिरोधक का कनेक्शन (यह चरण उन उपयोगकर्ताओं के लिए है जिन्हें 4 ~ 20mA वर्तमान सिग्नल आउटपुट की आवश्यकता होती है)
, अन्य उपयोगकर्ता कृपया इस चरण को छोड़ दें).
बाहरी 4~20mA आउटपुट करंट सर्किट वोल्टेज और लूप के अधिकतम प्रतिरोध के बीच संबंध:
आरएल (अधिकतम) = 200Ω
