उत्पाद का विवरण
उत्पत्ति के प्लेस: वूशी
ब्रांड नाम: Consensic
प्रमाणन: PTC23091116101C-CN01
मॉडल संख्या: सीएमएफ9019
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें
मूल्य: Offline conversation or face-to-face discussion
प्रसव के समय: 3-7 कार्य दिवस
भुगतान शर्तें: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay और व्यवसाय से व्यवसाय के बीच भुगतान
आपूर्ति की क्षमता: 999
नाममात्र व्यास (मिमी): |
19 |
अधिकतम प्रवाह विनिर्देश चयन: |
100,200,300,500,600,800,1000(एसएलपीएम) |
प्रदर्शन मोड: |
तात्कालिक प्रवाह: एसएलपीएम; संचयी प्रवाह: एसएल |
कार्य आर्द्रता: |
<100% RH (कोई बर्फ नहीं, कोई संघनन नहीं) |
नाममात्र व्यास (मिमी): |
19 |
अधिकतम प्रवाह विनिर्देश चयन: |
100,200,300,500,600,800,1000(एसएलपीएम) |
प्रदर्शन मोड: |
तात्कालिक प्रवाह: एसएलपीएम; संचयी प्रवाह: एसएल |
कार्य आर्द्रता: |
<100% RH (कोई बर्फ नहीं, कोई संघनन नहीं) |
| पिन संख्या | उपयोगकर्ता इनपुट/आउटपुट इंटरफ़ेस | तार का रंग (संदर्भ) |
|---|---|---|
| 1 | पॉवर पॉजिटिव (+) | लाल |
| 2 | शक्ति ऋणात्मक (-) | काला |
| 3 | 485A | नीला |
| 4 | 485B | हरी |
| 5 | VOUT (एनालॉग वोल्टेज आउटपुट) | पीला |
| 6 | 4-20mA | ब्राउन |
| 7 | शक्ति ऋणात्मक (-) | सफेद |
उपयोगकर्ता इनपुट/आउटपुट इंटरफ़ेस नोट्स
RS485 संचार में पिन 3 (A) और 4 (B) का प्रयोग किया जाता है।
पॉवर पॉजिटिव (पिन 1) को बाहरी पावर इनपुट (8 ~ 24 वीडीसी) की आवश्यकता होती है।
पिन 5 (पीला) पर एनालॉग वोल्टेज आउटपुट (1-5 वीडीसी) प्रदान किया गया है।
शक्ति नकारात्मक (जीएनडी) पिन 2 और 7 के लिए आम है।
| मॉडल | नाममात्र व्यास (मिमी) | अधिकतम प्रवाह विनिर्देश (SLPM) | टिप्पणियाँ |
|---|---|---|---|
| CMF9019 | 19 | 100, 200, 300, 500, 600, 800, 1000 | - |

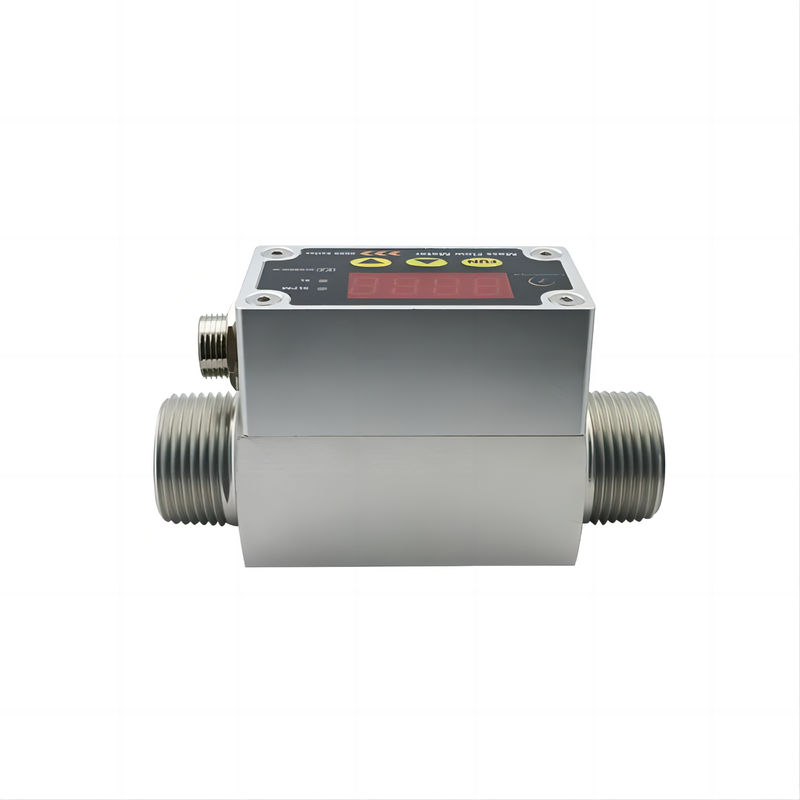

| कार्यात्मक वस्तु | CMF9019 नाममात्र व्यास 19mm बिजली की आपूर्ति 8-24VDC 50mA VDC प्रवाहमीटर |
|---|---|
| विनिर्देश | CMF9019 |
| नाममात्र व्यास | 19 मिमी |
| टर्नडाउन अनुपात | 100:1 |
| विद्युत आपूर्ति | 8~24 वीडीसी, 50 एमए (अनुकूलित) |
| सटीकता | ±1.5% पूर्ण पैमाने (एफएस) |
| पुनरावृत्ति | 0.25% |
| प्रतिक्रिया समय | 67 एमएस (डिफ़ॉल्ट, अनुकूलन योग्य) |
| अधिकतम दबाव | 0.5 एमपीए (0.8 एमपीए तक अनुकूलित) |
| संचार मोड | RS485 (MODBUS) |
| आउटपुट मोड | एनालॉग आउटपुट 1-5 वीडीसी, 4-20 एमए (वैकल्पिक) |
| प्रदर्शन मोड | क्षणिक प्रवाह: SLPM; संचयी प्रवाह: SL |
| तापमान | मध्यम: -10~65°C, परिवेशः -25~85°C |
| परिचालन आर्द्रता | <100% आरएच (कोई बर्फ नहीं, कोई संघनक नहीं) |
| वजन | 0. 395 किलोग्राम |
| इंटरफेस | G3/4 ′′ (अनुकूलन योग्य) |
| कैलिब्रेशन की शर्तें | हवा, 20°C, 101.325 kPa |
