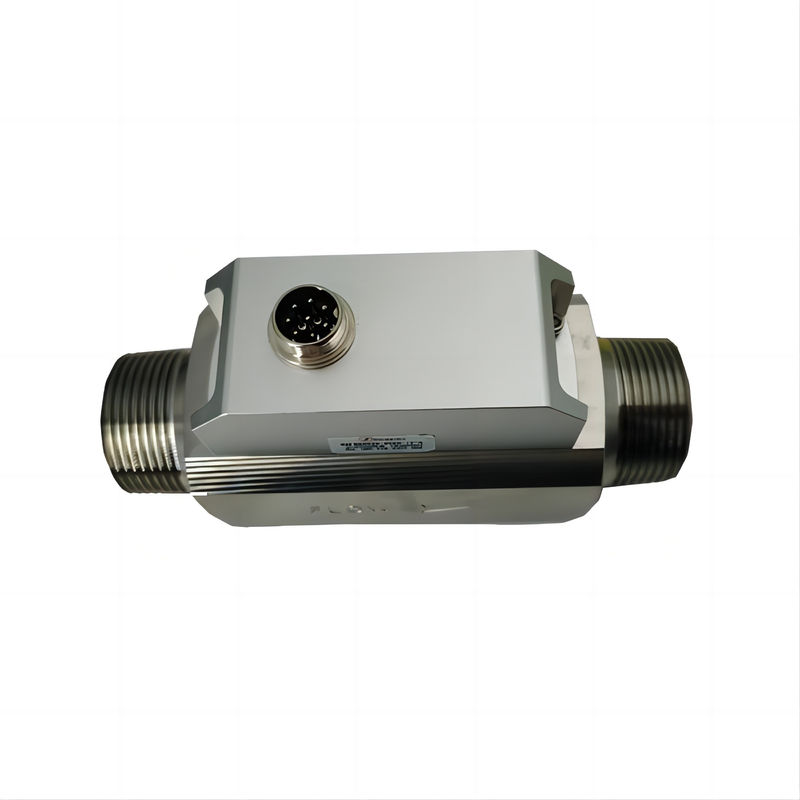

CAFS5032 अधिकतम दबाव 0.8 एमपीए उच्च परिशुद्धता एमईएमएस आधारित सेंसर

CAFS5032 अधिकतम दबाव 0.8 एमपीए अनुकूलन योग्य सटीकता ±1.5% एफएस %

प्रवाह दर की गणना कैसे करें

प्रवाह दर को निम्नलिखित सूत्र का उपयोग करके सेंसर के आउटपुट वोल्टेज से निर्धारित किया जा सकता है:
$\text{प्रवाह दर}=\frac{(\text{VOUT}-1\text{वी})}{4\text{वी}}\times \text{पूर्ण श्रेणी प्रवाह दर}$
उदाहरण गणनाः
एक CAFS5032AV सेंसर के लिए 1000 SLPM की पूर्ण सीमा प्रवाह दर के साथ, यदि आउटपुट वोल्टेज 2.5V है, तो क्षणिक प्रवाह दर की गणना इस प्रकार की जा सकती हैः
$\text{प्रवाह दर}=\frac{(2.5\mathrm{वी}-1\mathrm{वी})}{4\mathrm{वी}}\times 1000\text{एसएलपीएम}=375\text{एसएलपीएम}$

आवेदन

• औद्योगिक प्रक्रियाएं:विनिर्माण और उत्पादन लाइनों के लिए सटीक गैस प्रवाह माप।
• चिकित्सा उपकरण:चिकित्सा उपकरणों में गैस प्रवाह की निगरानी और नियंत्रण।
• पेट्रोलियम उद्योग:गैस निष्कर्षण और प्रसंस्करण में माप और नियंत्रण।
• उपकरण:विभिन्न वैज्ञानिक और इंजीनियरिंग उपकरणों के लिए सटीक प्रवाह माप।
• प्रयोगशालाएँ:प्रयोगों और अनुसंधान अनुप्रयोगों के लिए गैस प्रवाह प्रबंधन।
• गैस उपयोगिताएं:गैस वितरण प्रणालियों में माप और निगरानी।
• रासायनिक प्रसंस्करण:रासायनिक प्रतिक्रियाओं और प्रक्रियाओं में गैस प्रवाह माप।
• पिघलना:धातु पिघलने के कार्य में गैस प्रवाह का सटीक नियंत्रण।
• खाद्य प्रसंस्करण:खाद्य उत्पादन और पैकेजिंग प्रक्रियाओं के लिए गैस माप।
• यांत्रिक और विद्युत उपकरण:प्रवाह माप और नियंत्रण के लिए विभिन्न प्रणालियों में एकीकरण।

उत्पाद का वर्णन

दCAFS5032 श्रृंखलायह एक उच्च परिशुद्धता, एमईएमएस आधारित प्रवाह मापने वाला उपकरण है, जिसे विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसकी उन्नत तकनीक और मजबूत निर्माण के साथ,CAFS5032 सेंसर औद्योगिक और वाणिज्यिक वातावरण में स्वच्छ और अपेक्षाकृत सूखी गैसों के माप और नियंत्रण के लिए आदर्श है.
यह सेंसर एक अत्याधुनिक माइक्रो-इलेक्ट्रोमैकेनिकल सिस्टम (एमईएमएस) तकनीक का उपयोग करता है जो एक थर्मल मास फ्लो सेंसर को उच्च परिशुद्धता डिजिटल प्रसंस्करण और कैलिब्रेशन सर्किट के साथ जोड़ता है।एकीकृत Δ-Σ A/D कनवर्टर और आंतरिक कैलिब्रेशन एल्गोरिदम न्यूनतम बाहरी कैलिब्रेशन आवश्यकताओं के साथ सटीक प्रवाह माप सुनिश्चित करते हैंCAFS5032 विभिन्न आउटपुट विकल्पों के साथ विश्वसनीय प्रदर्शन प्रदान करता है और विभिन्न परिचालन स्थितियों में इस्तेमाल किया जा सकता है।

उत्पाद की विशेषताएं

• उच्च सटीकताःCAFS5032 ±1.5% पूर्ण पैमाने (FS) की सटीकता के साथ उच्च परिशुद्धता प्रदान करता है, जो विश्वसनीय और सटीक गैस प्रवाह माप सुनिश्चित करता है।
• रैखिक आउटपुटःसेंसर में एक रैखिक आउटपुट प्रतिक्रिया है, जो विभिन्न प्रणालियों में एकीकरण और अनुप्रयोग को सरल बनाता है।
• कोई तापमान मुआवजा आवश्यक नहीं हैःसेंसर का डिजाइन बाहरी तापमान मुआवजे की आवश्यकता को समाप्त करता है, सिस्टम जटिलता और रखरखाव को कम करता है।
• दीर्घकालिक स्थिरताःन्यूनतम शून्य-ड्रिफ्ट के साथ, सेंसर लंबे समय तक उच्च प्रदर्शन और स्थिरता बनाए रखता है।
• त्वरित प्रतिक्रिया समयःसेंसर में 65 एमएस (चयन योग्य) का त्वरित प्रतिक्रिया समय है, जो वास्तविक समय में प्रवाह माप और त्वरित समायोजन को सक्षम करता है।
• व्यापक प्रवाह सीमाः0 से 60 मीटर/सेकंड तक गैस प्रवाह को मापने में सक्षम, 100 ग्राम तक के प्रभावों और झटकों के प्रति उच्च प्रतिरोध के साथ।
• ठोस-राज्य संवेदन कोरःएमईएमएस सेंसर कोर में कोई सतह गुहा या नाजुक फिल्म नहीं है, जिससे यह अवरोधों और दबाव के प्रभावों के लिए प्रतिरोधी है।
• बहुमुखी आउटपुट विकल्पःलचीले डेटा एकीकरण और विश्लेषण के लिए एनालॉग आउटपुट (1-5 वीडीसी) और डिजिटल आरएस485 संचार (मोडबस प्रोटोकॉल) दोनों प्रदान करता है।
• आर्द्र गैस वातावरण के अनुकूलःअपेक्षाकृत नम गैसों को मापने के लिए उपयुक्त, इसके अनुप्रयोगों की सीमा का विस्तार।
• तापमान और आर्द्रता सीमाःयह -25°C से 85°C तक के व्यापक तापमान रेंज और -40°C से 90°C तक के भंडारण स्थितियों में 0-100% आरएच आर्द्रता सहिष्णुता के साथ काम करता है।
• संघनित जल प्रतिरोधःप्रदर्शन में गिरावट के बिना संघनित पानी के संपर्क में रहने के लिए डिज़ाइन किया गया।

कार्यात्मक विनिर्देश
