95kPa से 105kPa वाटरप्रूफ प्रेशर सेंसर चिकित्सा उपकरण

CPS129 दबाव निरपेक्ष सटीकता ±0.1kPa (±1.0mbar) @ 0°C से 50°C, 95kPa से 105kPa

अवलोकन

सीपीएस129 एक सिस्टम-इन-ए-पैकेज (एसआईपी) समाधान है जिसमें एक प्रतिरोधात्मक ब्रिज प्रकार के दबाव सेंसर के साथ एक 24-बिट एडीसी है, जो उच्च रिज़ॉल्यूशन और सटीक दबाव माप प्रदान करता है।यह सेंसर एक I2C इंटरफ़ेस के माध्यम से पूरी तरह से कैलिब्रेट दबाव और तापमान मुआवजा डिजिटल आउटपुट प्रदान करता है, मेजबान माइक्रोकंट्रोलर द्वारा जटिल मुआवजे की गणना की आवश्यकता को समाप्त करता है।

आवेदन

CPS129 अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैः

• जलरोधक डिजाइन
• चिकित्सा उपकरण
• स्मार्टफोन
• पहनने योग्य उपकरण
• ऊँचाई माप
• पोर्टेबल और स्थिर बैरोमीटर
• मौसम स्टेशन
• जीपीएस अनुप्रयोग
• हार्ड डिस्क ड्राइव (HDD)
• औद्योगिक उपकरण
• वायु नियंत्रण प्रणाली
• वैक्यूम प्रणाली

लाभ

• कम बिजली की खपत: बैटरी संचालित अनुप्रयोगों के लिए आदर्श, ऊर्जा दक्षता के लिए वर्तमान खपत अनुकूलित।
• कोई बाहरी घड़ी की आवश्यकता नहीं: सिस्टम डिजाइन को सरल बनाता है और घटकों की संख्या को कम करता है।
• सेंसर मीडिया के प्रति उच्च प्रतिरोध: विभिन्न वातावरणों में स्थायित्व और विश्वसनीयता सुनिश्चित करता है।

विशेषताएं

• फैक्टरी कैलिब्रेटेड दबाव और तापमान सेंसर: बॉक्स से बाहर सटीक माप प्रदान करता है।
• आपूर्ति वोल्टेज: 2V से 5.5V तक की विस्तृत सीमा के भीतर काम करता है, जिसमें 3V का एक विशिष्ट ऑपरेटिंग वोल्टेज होता है।
• औसत विद्युत खपत: प्रति माप 5μA से कम खपत करता है, बिजली उपयोग को अनुकूलित करता है।
• नींद की स्थिति में वर्तमान खपत: 25 डिग्री सेल्सियस पर 200 एनए से कम की अल्ट्रा-लो पावर खपत।
• परिचालन तापमान सीमा: -40°C से +85°C के बीच व्यापक परिचालन तापमान सीमा, कठोर वातावरण के लिए उपयुक्त है।
• दबाव पूर्ण सटीकता: ±0.1kPa (±1.0mbar) 0°C से 50°C तक, 95kPa से 105kPa के बीच।
• दबाव सापेक्ष सटीकता: ±0.01kPa (<1mbar)
• तापमान सटीकता: ±1.0°C

इंटरफेस

• आई2सी इंटरफेस: 400kHz तक के संचार का समर्थन करता है, जिससे माइक्रोकंट्रोलर और अन्य उपकरणों के साथ सीधा एकीकरण संभव होता है।

शारीरिक विशेषताएं

• लघु रूप कारक: 3 x 5 x 1.2 मिमी (चौड़ाई x लंबाई x ऊंचाई) के कॉम्पैक्ट आयाम, सीमित स्थान के अनुप्रयोगों के लिए उपयुक्त।

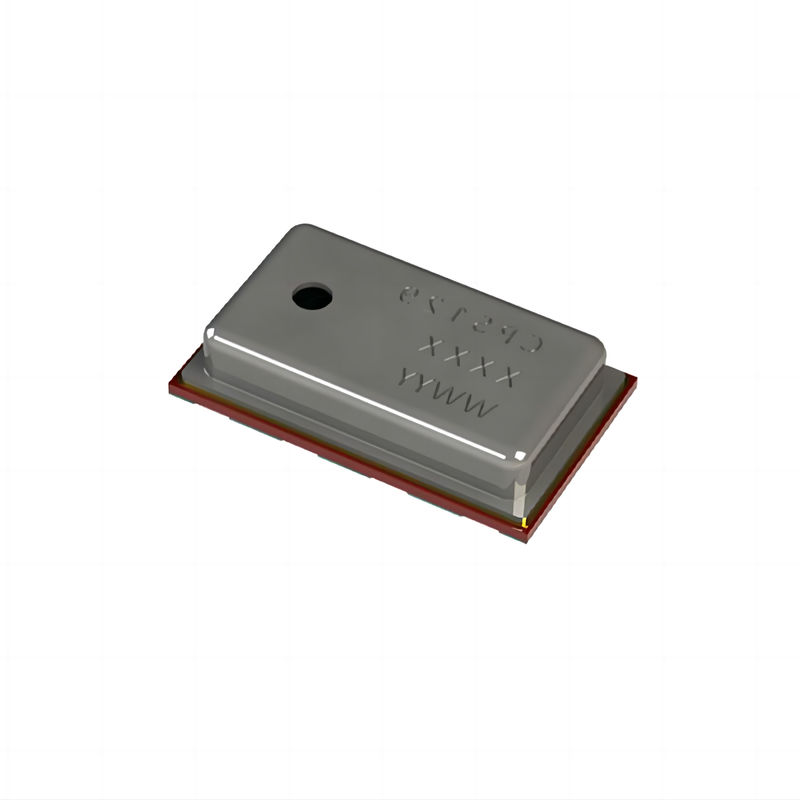

• एलजीए पैकेज, 8 लीड: 8 लीडों के साथ सतह-माउंटेड पैकेज, विश्वसनीयता और असेंबली की आसानी में वृद्धि।
• ऊपरी साइड सेंसिंग पोर्ट: विभिन्न माप वातावरणों में सेंसर प्रदर्शन को अनुकूलित करते हुए सेंसर मीडिया के प्रत्यक्ष संपर्क में आने की सुविधा देता है।
