उत्पाद का विवरण
उत्पत्ति के प्लेस: वूशी
ब्रांड नाम: Consensic
मॉडल संख्या: सीपीएस171
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें
मूल्य: Consult customer service
प्रसव के समय: 3-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम/अलीपे/बिजनेस-टू-बिजनेस
आपूर्ति की क्षमता: 1000 पीसी
Supply Voltage to GND1: |
VS4.75~5.25V |
Full Scale Output: |
VFSO@VS=5.0V 4.7V |
Analog_P: |
0.4~4.65V |
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit): |
NOUT5LSB |
Supply Voltage to GND1: |
VS4.75~5.25V |
Full Scale Output: |
VFSO@VS=5.0V 4.7V |
Analog_P: |
0.4~4.65V |
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit): |
NOUT5LSB |

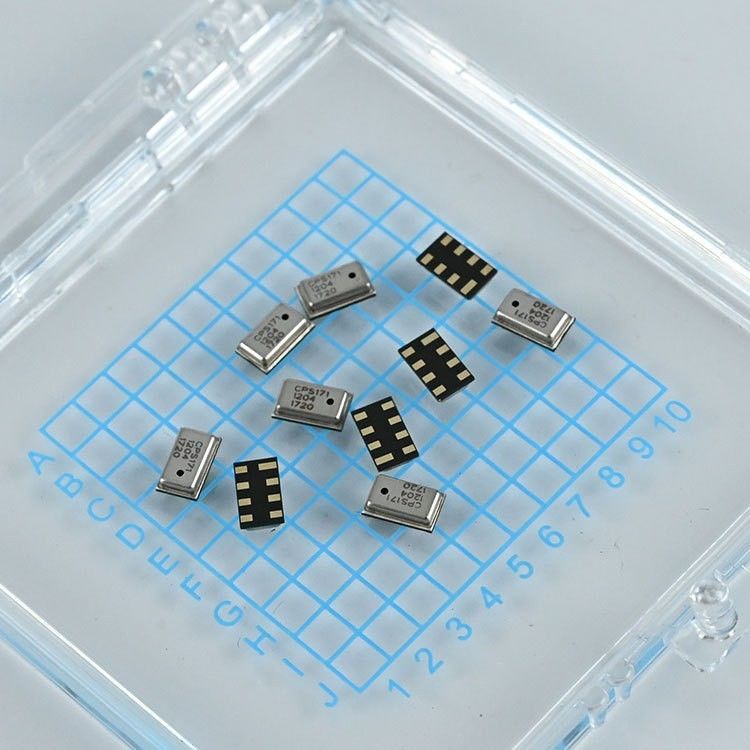

सीपीएस171 एक प्रतिरोधात्मक पूर्ण दबाव सेंसर समाधान है जिसे निम्न दबाव अनुप्रयोगों के लिए डिज़ाइन किया गया है, जैसे कि मनिफोल्ड पूर्ण दबाव (एमएपी) सिस्टम।इसमें एक अल्ट्रा-छोटे प्रतिरोधी एमईएमएस दबाव सेंसर और एक कंडीशनिंग एएसआईसी शामिल है जो सटीक दबाव माप प्रदान करता हैसेंसर एक पूरी तरह से कैलिब्रेटेड, दबाव-मुआवजे वाला एनालॉग आउटपुट सिग्नल प्रदान करता है।
एक एकीकृत सिग्मा-डेल्टा आधारित एडीसी, आंतरिक कैलिब्रेशन तर्क के साथ संयुक्त, लागू दबाव के अनुपात में एक उच्च स्तर के एनालॉग आउटपुट सिग्नल सुनिश्चित करता है।
| पैरामीटर | प्रतीक | शर्तें | MIN | TYP | अधिकतम | इकाईएँ |
|---|---|---|---|---|---|---|
| अत्यधिक दबाव | 1000 (10) | केपीए (बार) | ||||
| आपूर्ति वोल्टेज (जीएनडी के संबंध में) | वीडीडी | -0.3 | 6.0 | वी | ||
| एनालॉग I/O में वोल्टेज ️ पिन में | विना | -0.3 | वीडीडी +0.3 | वी | ||
| एनालॉग I/O पर वोल्टेज | वोट | -0.3 | वीडीडी +0.3 | वी | ||
| भंडारण तापमान | TSTOR | -50 | 130 | °C |
| पैरामीटर | प्रतीक | शर्तें | MIN | TYP | अधिकतम | इकाईएँ |
|---|---|---|---|---|---|---|
| ऑपरेशन | ||||||
| GND1 के लिए आपूर्ति वोल्टेज | वीएस | 4.75 | 5.0 | 5.25 | वी | |
| परिचालन तापमान सीमा | -40 | 85 | °C | |||
| दबाव श्रेणी 1 विशेषताएं (CPS171-JW001) | ||||||
| रेंज 1 | 10 (100) | 115 (1150) | kPa (mbar) | |||
| पूर्ण पैमाने पर उत्पादन | वीएफएसओ | @VS=5.0V | 4.7 | वी | ||
| पूर्ण स्केल स्पैन | वीएफएसएस | @VS=5.0V | 4.5 | वी | ||
| सटीकता | (0 से 85°C) | ± 15 | % वीएफएसएस | |||
| संवेदनशीलता | वी/पी | 45 | एमवी/केपीए |
| पैरामीटर | प्रतीक | शर्तें | MIN | TYP | अधिकतम | इकाईएँ |
|---|---|---|---|---|---|---|
| विद्युत आपूर्ति | ||||||
| अद्यतन मोड वर्तमान | आईडीडी | सबसे खराब स्थिति सेटिंग्सः 12-बिट, 0ms पावर डाउन | 1200 | 1500 | μA | |
| एनालॉग आउटपुट | ||||||
| एनालॉग आउटपुट (CPS171) | एनालॉग_पी | 10 से 115kPa (100 से 1150mbar) | 0.4 | 4.65 | वी | |
| एनालॉग आउटपुट रिज़ॉल्यूशन | RES | 12 | बिट्स | |||
| एनालॉग अतिरिक्त त्रुटि (रैशियोमेट्रिक त्रुटि सहित) | बाहर | -40 से 125°C | 0.1 | 0.5 | % | |
| प्रणाली | ||||||
| ट्रिम किए गए सिस्टम की आवृत्ति | fSYS | इस विनिर्देश में सभी समय इस भिन्नता के अधीन हैं | 1.85 | मेगाहर्ट्ज | ||
| स्टार्ट-अप-टाइम (पावर-ऑन करने के लिए डेटा तैयार) | एसटीए | सबसे तेज़ और सबसे धीमी सेटिंग | 4.25 | 173 | एमएस | |
| अद्यतन दर (सामान्य मोड) | TRESP_UP | सबसे तेज़ और सबसे धीमी सेटिंग | 0.70 | 288 | एमएस | |
| पीक-टू-पीक शोर @ आउटपुट (100 12-बिट में माप) | नहीं | 5 | एलएसबी |
