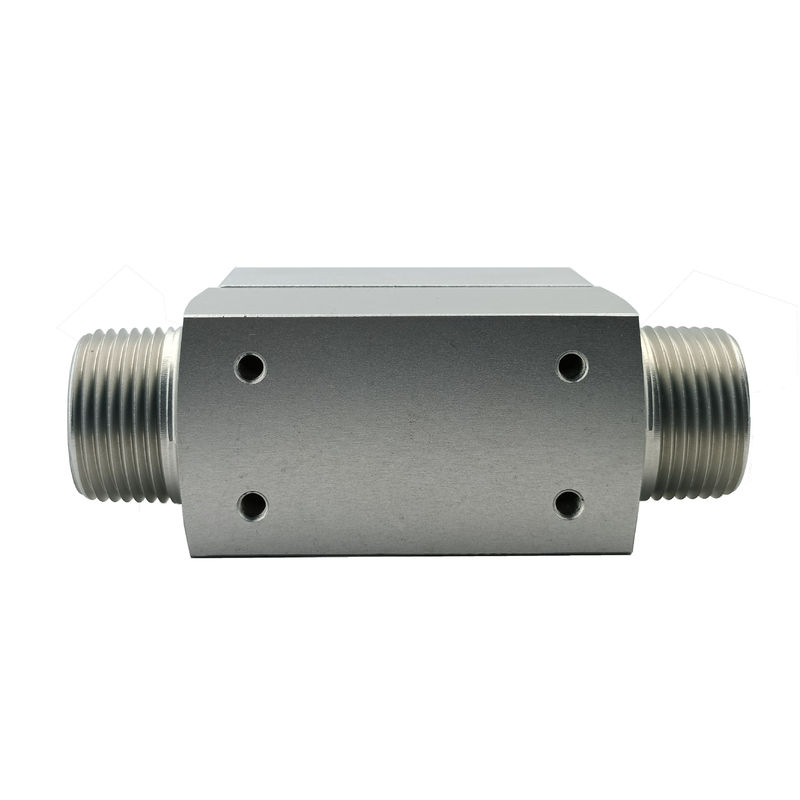

CMF9019 नाममात्र व्यास 19 मिमी मानकीकृत माप इंटरफ़ेस

प्रमुख विनिर्देश और अद्वितीय विशेषताएं

1प्रवाह माप रेंज और अनुकूलन क्षमता

• नाममात्र व्यास: 19 मिमी, एक मानकीकृत माप इंटरफ़ेस प्रदान करता है।
• अधिकतम प्रवाह विनिर्देश: 100, 200, 300, 500, 600, 800 और 1000 SLPM पर चयन के साथ 1000 SLPM तक अनुकूलन योग्य प्रवाह दरें। यह विशिष्ट अनुप्रयोग आवश्यकताओं के लिए सटीक मिलान की अनुमति देता है।

2विद्युत आपूर्ति और विद्युत विशेषताएं

• वोल्टेज रेंज: 7-24 वीडीसी पर काम करता है, 50 एमए खींचता है, विभिन्न बिजली स्रोतों के अनुकूल है और ऊर्जा दक्षता सुनिश्चित करता है।
• सटीकता: ±1.5% पूर्ण पैमाने (एफएस) के साथ उच्च सटीकता बनाए रखता है, जो सटीक प्रवाह माप के लिए महत्वपूर्ण है।
• पुनरावृत्ति: 0.25% भिन्नता के साथ विश्वसनीयता सुनिश्चित करता है, लगातार प्रदर्शन का समर्थन करता है।

3प्रतिक्रिया समय और दबाव प्रबंधन

• प्रतिक्रिया समय: 67 एमएस का डिफ़ॉल्ट, तेजी से या धीमे प्रतिक्रिया समय के लिए विशिष्ट परिचालन आवश्यकताओं को पूरा करने के लिए अनुकूलन योग्य।
• अधिकतम दबाव: 0.5 एमपीए पर रेटेड, 0.8 एमपीए तक के अनुकूलन विकल्पों के साथ, विभिन्न अनुप्रयोगों में विभिन्न दबाव स्थितियों को पूरा करता है।

4संचार और आउटपुट लचीलापन

• संचार मोड: मजबूत और विश्वसनीय डेटा संचार के लिए RS485 (MODBUS) का उपयोग करता है, जो कई औद्योगिक प्रणालियों के साथ संगत है।
• आउटपुट विधियाँ: 1-5 वीडीसी और 4-20 एमए के एनालॉग आउटपुट प्रदान करता है, जो विभिन्न नियंत्रण प्रणालियों के साथ एकीकरण में लचीलापन सुनिश्चित करता है।

5पर्यावरण और भौतिक विनिर्देश

• तापमान सीमा: मध्यम तापमान (-10°C से 65°C) और परिवेश तापमान (-25°C से 85°C) में काम करता है, जिससे यह पर्यावरण की स्थितियों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
• आर्द्रता: 100% से कम आरएच वाले वातावरण में काम करता है, बर्फ या संघनक के बिना विश्वसनीयता सुनिश्चित करता है।
• वजन: 0.395 किलोग्राम, स्थायित्व और स्थापना में आसानी के बीच संतुलन।
• जॉगलिंग आकार: आर 3/4 ′′ धागा, विभिन्न स्थापना आवश्यकताओं के अनुरूप अनुकूलन योग्य।

6प्रदर्शन और कैलिब्रेशन

• प्रदर्शन मोड: एसएलपीएम में तत्काल प्रवाह रीडिंग और एसएल में संचयी प्रवाह प्रदान करता है, स्पष्ट और तत्काल प्रवाह डेटा सुनिश्चित करता है।
• कैलिब्रेशन की शर्तें: 20°C और 101.325 kPa पर हवा के साथ कैलिब्रेट किया गया, मानक परिस्थितियों में सटीकता सुनिश्चित करता है और विशिष्ट कैलिब्रेशन के लिए अनुकूलन योग्य है।

प्रमुख भेदों का सारांश

1. बहुमुखी प्रवाह माप: 19 मिमी के नाममात्र व्यास के साथ 1000 SLPM तक अनुकूलन योग्य प्रवाह सीमा।
2. उच्च सटीकता और विश्वसनीयता: ±1.5% एफएस सटीकता और 0.25% दोहराव सटीक और सुसंगत माप सुनिश्चित करता है।
3. अनुकूलन क्षमता: अनुकूलन योग्य प्रतिक्रिया समय और 0.8 एमपीए तक के दबाव से निपटने की क्षमताएं।
4. मज़बूत संचार: विश्वसनीय और मानक डेटा संचरण के लिए RS485 (MODBUS) प्रोटोकॉल।
5. लचीला आउटपुट विकल्प: विभिन्न नियंत्रण प्रणालियों के साथ एकीकरण के लिए 1-5 वीडीसी और 4-20 एमए एनालॉग आउटपुट दोनों का समर्थन करता है।
6. पर्यावरणीय लचीलापन: व्यापक तापमान और आर्द्रता सीमाओं में काम करता है, विभिन्न परिस्थितियों के लिए उपयुक्त है।
7. उपयोगकर्ता के अनुकूल प्रदर्शन: आसान निगरानी के लिए स्पष्ट तत्काल और संचयी प्रवाह रीडिंग प्रदान करता है।
8. अनुकूलन योग्य स्थापना: आर 3/4 ′′ धागा आकार, विशिष्ट स्थापना आवश्यकताओं के अनुरूप अनुकूलन के लिए विकल्प के साथ।

निष्कर्ष

CMF9019 को विभिन्न औद्योगिक अनुप्रयोगों के लिए सटीक, विश्वसनीय और अनुकूलन योग्य प्रवाह माप समाधान प्रदान करने के लिए डिज़ाइन किया गया है। इसकी उच्च सटीकता, मजबूत निर्माण,और बहुमुखी विशेषताएं इसे विश्वसनीय और अनुकूलन योग्य प्रवाह निगरानी की आवश्यकता वाले वातावरण के लिए एक आदर्श विकल्प बनाती हैं.
