उत्पाद का विवरण
उत्पत्ति के प्लेस: वूशी
ब्रांड नाम: Consensic
प्रमाणन: PTC21051702401C-EN01
मॉडल संख्या: सीपीएस121
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें
मूल्य: Offline contact or face-to-face discussion can be negotiated
प्रसव के समय: 3-7 कार्य दिवस
भुगतान शर्तें: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay और व्यवसाय से व्यवसाय के बीच भुगतान
आपूर्ति की क्षमता: 999
दबाव सटीकता: |
<±0.3kpa, 700kpa, 1MPa, 1.5MPa |
आउटपुट का प्रकार: |
आई2सी आउटपुट/एनालॉग आउटपुट |
आकार: |
3x5x1.2 मिमी |
पैकेजों की न्यूनतम संख्या: |
10pcs |
कैप्सूलीकरण: |
एलजीए |
लक्षण: |
कम बिजली की खपत |
दबाव सटीकता: |
<±0.3kpa, 700kpa, 1MPa, 1.5MPa |
आउटपुट का प्रकार: |
आई2सी आउटपुट/एनालॉग आउटपुट |
आकार: |
3x5x1.2 मिमी |
पैकेजों की न्यूनतम संख्या: |
10pcs |
कैप्सूलीकरण: |
एलजीए |
लक्षण: |
कम बिजली की खपत |

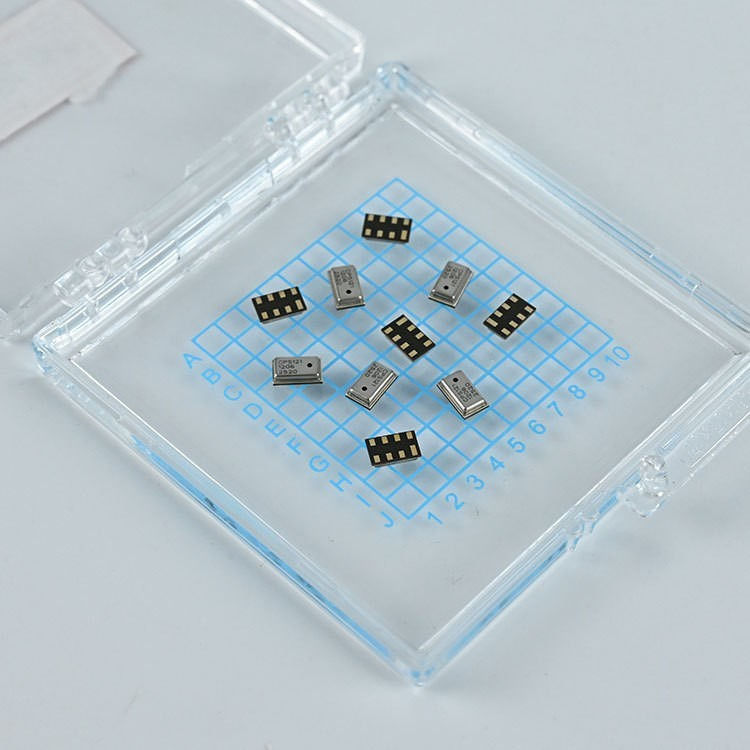

CPS121 सटीकता <± 0.3kpa, 30-130 पूरी तरह से क्षतिपूर्ति तापमान और दबाव आउटपुट
उत्पाद का वर्णन
सीपीएस121 सिस्टम-इन-ए-पैकेज (एसआईपी) समाधान में उच्च रिज़ॉल्यूशन और सटीक दबाव माप के लिए एक प्रतिरोधक ब्रिज प्रकार के दबाव सेंसर और एक 24-बिट एडीसी शामिल है।पूरी तरह से कैलिब्रेट दबाव और तापमान मुआवजा डिजिटल आउटपुट CPS121 समाधान का उपयोग करने के लिए आसान बनाता हैसीपीएस121 में आंतरिक कैलिब्रेशन लॉजिक शामिल है जो आई2सी इंटरफेस के माध्यम से सटीक दबाव और तापमान माप प्रदान करता है।वहाँ अलग से आंतरिक अंशांकन गुणांक डाउनलोड करने के लिए और मेजबान माइक्रोकंट्रोलर जटिल मुआवजा गणना करने की जरूरत नहीं है.
विशेषताएं
चीन
वूशी कॉन्सेन्सिक इलेक्ट्रॉनिक्स कं, लिमिटेड
नहीं.86डिकुई रोड, बिल्डिंग बी5
चौथी मंजिल, कक्ष 401,
वूशी, जियांगसू प्रांत, 214072
पीएचः +86 510.85122279
फैक्सः +86 510.85122259
परिचालन विशेषताएं
पूर्ण रेटिंग
| पैरामीटर | प्रतीक | शर्तें | MIN | TYP | अधिकतम | इकाईएँ |
| अत्यधिक दबाव | 2X एफएस |
केपीए (बार) |
||||
|
आपूर्ति वोल्टेज (जीएनडी के संबंध में) |
वीडी.डी. | -0.3 | 6.5 | वी | ||
|
एनालॉग और डिजिटल I/O पिन |
वीA_IO वीडी_आईओ |
-0.3 | वीडी.डी.+0.3 | वी | ||
| भंडारण तापमान | टीस्टोर | -60 | 150 | °C |
परिचालन की शर्तें
| पैरामीटर | प्रतीक | शर्तें | MIN | TYP | अधिकतम | इकाईएँ |
| दबाव सेंसर | ||||||
| रेंज |
30 (300) |
120 (1200) |
केपीए (बंद) |
|||
| संकल्प1 | 0.17 | पिताजी | ||||
| दबाव में शोर |
पूर्ण बैंडविड्थ, सामान्य मोड सापेक्ष दबाव के आधार पर ऊंचाई |
1 10 |
पिताजी सेमी |
|||
| सटीकता |
30 से 120kPa (-20°C से 0°C) |
-0.2 (-2.0) |
±0.17 (±1.7) |
+0.2 (+2.0) |
केपीए (बंद) |
|
|
30 से 120kPa (0°C से 65°C) |
-0.15 (-1.5) |
±0.10 (±1.0) |
+0.12 (+1.2) |
केपीए (बंद) |
||
| सोल्डर बहाव | -0.1 | +0.2 | केपीए | |||
| तापमान सेंसर | ||||||
| रेंज | -40 | 85 | °C | |||
| संकल्प | 0.003 | °C | ||||
| सटीकता | -40°C से 85°C तक | -1 | ±0.75 | + 1 | °C | |
| ऑपरेशन | ||||||
| जीएनडी को आपूर्ति वोल्टेज2 | वीआपूर्ति | 2 | 3.0 | 5.5 | वी | |
| परिचालन तापमान सीमा | -40 | 85 | °C | |||
| मैं2C खींच-अप प्रतिरोधक | आरपीयू | 1 | 2.2 | kΩ | ||
|
124बिट एडीसी के डिजाइन द्वारा गारंटीकृत, और आवेदन में सीमा के अनुसार गणना की जाती है। 2फैक्ट्री 3.0V ± 10% पर दबाव और तापमान के लिए कैलिब्रेट। आउटपुट सटीकता इस सीमा के बाहर इस्तेमाल किया जाता है तो प्रभावित हो जाएगा। अन्य सीमाओं अनुरोध पर उपलब्ध हैं। |
||||||
विद्युत मापदंड
| पैरामीटर | प्रतीक | शर्तें | MIN | TYP | अधिकतम | इकाईएँ |
| विद्युत आपूर्ति | ||||||
|
आपूर्ति करंट, औसत1 रूपांतरण के दौरान2 स्टैंडबाय ((कोई रूपांतरण नहीं) |
आईएवीजी आईएससी आईएसएस |
VDD=3V
|
3.95 1.5
|
0.2 |
μA mA μA |
|
| एनालॉग से डिजिटल कनवर्टर | ||||||
| संकल्प | rएडीसी | 24 | थोड़ा | |||
| मैं2C घड़ी की आवृत्ति | FC,I2C | 400 | केएचजेड | |||
|
1प्रत्येक सेकंड में एक रूपांतरण मानकर। रूपांतरण का अर्थ है या तो एक दबाव या एक तापमान माप 2रूपांतरण के दौरान, सेंसर VDD पर स्विच किया जाएगा, और रूपांतरण समाप्त होने के बाद, सेंसर स्वचालित रूप से VDD से बंद हो जाएगा। |
||||||
